Модель | Напряжение питания, В | Сила тока, А max, | Мощность, кВт | Вынуждающая сила, кН | Масса, кг | Типоразмер |
---|---|---|---|---|---|---|
MV50/1 | 220/380 | 0,38 | 0,12 | 0,5 | 13,1 | 30 |
MV100/1 | 220/380 | 0,42 | 0,12 | 1 | 13,8 | 30 |
MV200/1 | 220/380 | 0,48 | 0,18 | 1,8 | 21,0 | 40 |
MV300/1 | 220/380 | 0,67 | 0,35 | 3 | 29,1 | 50 |
MV400/1 | 220/380 | 0,78 | 0,37 | 4 | 33,3 | 50 |
MV500/1 | 220/380 | 1,2 | 0,55 | 5 | 36,5 | 50 |
MV800/1 | 220/380 | 1,26 | 0,75 | 7,8 | 62,5 | 60 |
MV1100/1 | 220/380 | 1,42 | 0,75 | 11 | 80,0 | 60 |
MV1400/1 | 220/380 | 1,95 | 1 | 14 | 82,0 | 60 |
MV1500/1 | 220/380 | 2 | 1 | 15 | 84,0 | 60 |
MV1600/1 | 220/380 | 2,06 | 1,10 | 16 | 86,0 | 60 |
MVI620/1 | 220/380 | 2,06 | 1,1 | 16 | 127,0 | 70 |
MV2100/1 | 220/380 | 2,88 | 1,5 | 21 | 129,0 | 70 |
MV2600/1 | 220/380 | 3,63 | 1,96 | 26 | 143,0 | 75 |
MV3000/1 | 220/380 | 4,17 | 2,2 | 30 | 152,0 | 75 |
MV3800/1 | 220/380 | 5,5 | 2,5 | 38 | 216,0 | 80 |
MV4700/1 | 220/380 | 6,5 | 3,2 | 47 | 231,0 | 80 |
MV5200/1 | 220/380 | 6,92 | 3,8 | 52 | 280,0 | 85 |
MV6500/1 | 220/380 | 7,6 | 4,3 | 65 | 305 | 85 |
MV8000/1 | 380/660 | 12,6 | 7,1 | 80 | 325 | 85 |
MV9000/1 | 380/660 | 13,2 | 7,5 | 90 | 338 | 85 |
MV10000/1 | 380/660 | 14 | 7,6 | 100 | 386 | 90 |
MV13001/1 | 380/660 | 16,4 | 10 | 130 | 422 | 90 |
MV15000/1 | 380/660 | 18 | 11 | 144 | 672 | 105 |
MV17500/1 | 380/660 | 21 | 12 | 176 | 744 | 105 |
MV19500/1 | 380/660 | 24 | 12 | 199 | 768 | 105 |
MV22000/1 | 380/660 | 28 | 13,95 | 223 | 916 | 110 |
MV25000/1 | 380/660 | 28 | 13,95 | 250 | 994 | 110 |
MV30000/1 | 380/660 | 52,96 | 22 | 300 | 1290 | 120 |

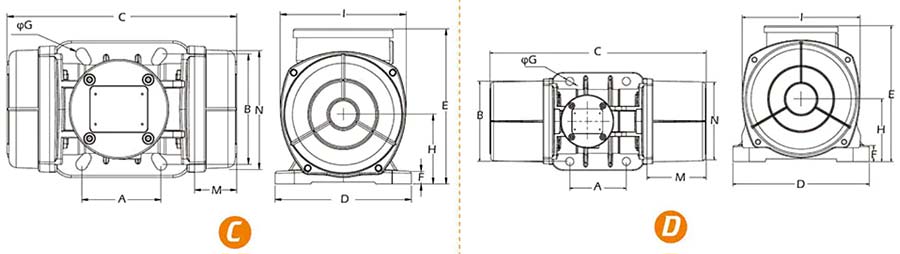

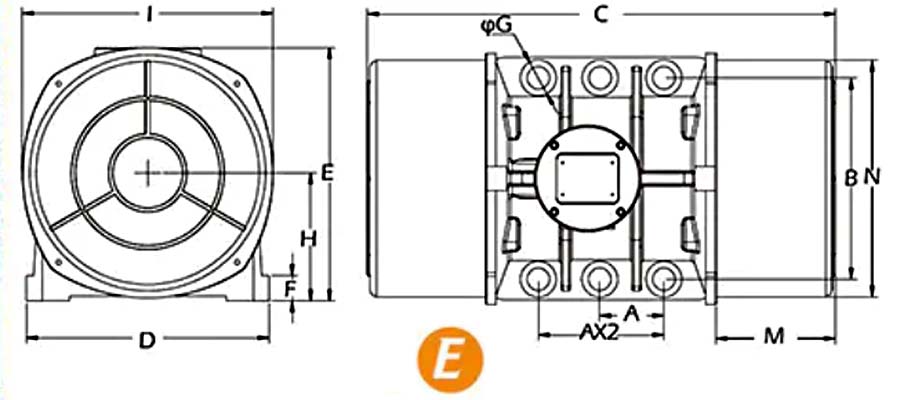

Модель | A, мм | B, мм | ØG, мм | C, мм | D, мм | E, мм | F, мм | H, мм | I, мм | L, мм | M, мм | N, мм | Кабельный ввод | Рис |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MV50/1 | 90 | 125 | 13 | 307 | 155 | 172 | 14 | 78 | 142 | 163 | 72 | 134 | M20×1,5 | C |
MV100/1 | 90 | 125 | 13 | 307 | 155 | 172 | 14 | 78 | 142 | 163 | 72 | 134 | M20×1,5 | C |
MV200/1 | 105 | 140 | 13 | 338 | 170 | 197 | 21 | 92 | 168 | 178 | 80 | 159 | M20×1,5 | D |
MV300/1 | 120 | 170 | 17 | 396 | 208 | 209 | 24 | 94 | 180 | 206 | 95 | 170 | M20×1,5 | D |
MV400/1 | 120 | 170 | 17 | 458 | 208 | 209 | 24 | 94 | 180 | 206 | 126 | 170 | M20×1,5 | D |
MV500/1 | 120 | 170 | 17 | 458 | 208 | 209 | 24 | 94 | 180 | 206 | 126 | 170 | M20×1,5 | D |
MV800/1 | 140 | 190 | 17 | 464 | 230 | 262 | 30 | 120 | 247 | 224 | 120 | 222 | M25×1,5 | D |
MV1100/1 | 140 | 190 | 17 | 514 | 230 | 262 | 30 | 120 | 247 | 224 | 145 | 222 | M25×1,5 | D |
MV1400/1 | 140 | 190 | 17 | 564 | 230 | 262 | 30 | 120 | 247 | 224 | 170 | 222 | M25×1,5 | D |
MV1500/1 | 140 | 190 | 17 | 564 | 230 | 262 | 30 | 120 | 247 | 224 | 170 | 222 | M25×1,5 | D |
MV1600/1 | 140 | 190 | 17 | 564 | 230 | 262 | 30 | 120 | 247 | 224 | 170 | 222 | M25×1,5 | D |
MV1620/1 | 155 | 225 | 22 | 558 | 308 | 318 | 38 | 141 | 280 | 278 | 140 | 264 | M20×1,5 | D |
MV2100/1 | 155 | 225 | 22 | 588 | 308 | 318 | 38 | 141 | 280 | 278 | 155 | 264 | M20×1,5 | D |
MV2600/1 | 155 | 255 | 23,5 | 698 | 308 | 318 | 38 | 141 | 280 | 278 | 210 | 264 | M32×1,5 | D |
MV3000/1 | 155 | 255 | 23,5 | 698 | 308 | 318 | 38 | 141 | 280 | 278 | 210 | 264 | M32×1,5 | D |
MV3800/1 | 180 | 280 | 26 | 687 | 336 | 353 | 35 | 170 | 330 | 321 | 183 | 311 | M32×1,5 | D |
MV4700/1 | 180 | 280 | 26 | 737 | 336 | 353 | 35 | 170 | 330 | 321 | 208 | 311 | M32×1,5 | D |
MV5200/1 | 200 | 320 | 28 | 709 | 388 | 402 | 42 | 203 | 400 | 369 | 170 | 378 | M32×1,5 | D |
MV6500/1 | 200 | 320 | 28 | 709 | 388 | 402 | 42 | 203 | 400 | 369 | 170 | 378 | M32×1,5 | D |
MV8000/1 | 200 | 320 | 28 | 779 | 388 | 402 | 42 | 203 | 400 | 369 | 205 | 378 | M32×1,5 | D |
MV9000/1 | 200 | 320 | 28 | 779 | 388 | 402 | 42 | 203 | 400 | 369 | 205 | 378 | M32×1,5 | D |
MV10000/1 | 125 | 380 | 39 | 925 | 446 | 415 | 42 | 206 | 400 | 405 | 260 | 378 | M32×1,5 | E |
MV13001/1 | 125 | 380 | 39 | 925 | 446 | 415 | 42 | 206 | 400 | 405 | 260 | 378 | M32×1,5 | E |
MV15000/1 | 140 | 480 | 45 | 992 | 570 | 540 | 48 | 268 | 510 | 560 | 216 | 490 | M32×1,5 | E |
MV17500/1 | 140 | 480 | 45 | 1072 | 570 | 540 | 48 | 268 | 510 | 560 | 256 | 490 | M32×1,5 | E |
MV19500/1 | 140 | 480 | 45 | 1072 | 570 | 540 | 48 | 268 | 510 | 560 | 256 | 490 | M32×1,5 | E |
MV22000/1 | 140 | 520 | 45 | 1142 | 620 | 590 | 42 | 297 | 560 | 560 | 291 | 530 | M32×1,5 | E |
MV25000/1 | 140 | 520 | 45 | 1142 | 620 | 590 | 42 | 297 | 560 | 560 | 291 | 530 | M32×1,5 | E |
MV30000/1 | 140 | 600 | 45 | 1204 | 740 | 627 | 59 | 320 | 615 | 690 | 257 | 595 | M32×1,5 | H |
