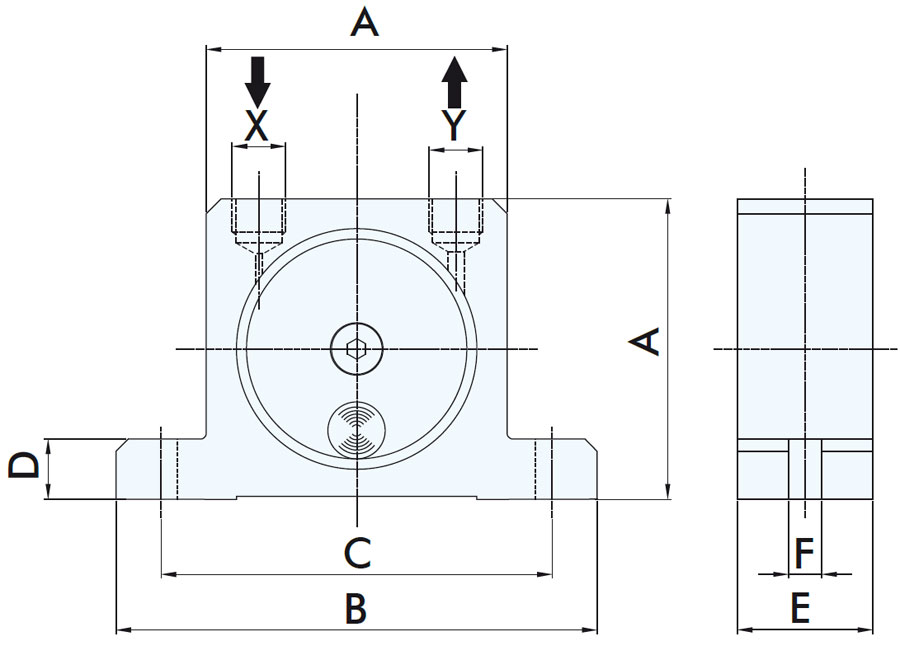

Тип | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | X-Y | Вес, кг |
---|---|---|---|---|---|---|---|---|
K 8 | 50 | 86 | 68 | 12 | 20 | 7 | 1/8" | 0,130 |
K 10 | 50 | 86 | 68 | 12 | 20 | 7 | 1/8" | 0,130 |
K 13 | 65 | 113 | 90 | 16 | 25 | 9 | 1/4" | 0,260 |
K 16 | 65 | 113 | 90 | 16 | 28 | 9 | 1/4" | 0,300 |
K 20 | 80 | 128 | 104 | 16 | 33 | 9 | 1/4" | 0,530 |
K 25 | 80 | 128 | 104 | 16 | 38 | 9 | 1/4" | 0,630 |
K 30 | 100 | 160 | 130 | 20 | 45 | 11 | 3/8" | 1,130 |
K 36 | 100 | 160 | 130 | 20 | 50 | 11 | 3/8" | 1,340 |
Тип | Частота вибрации, об/мин | Вынуждающая сила, кГ | Расход сжатого воздуха, л/мин | ||||||
---|---|---|---|---|---|---|---|---|---|
2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | |
K 8 | 25500 | 31000 | 35000 | 13 | 26 | 36 | 83 | 145 | 195 |
K 10 | 22500 | 28000 | 34000 | 25 | 47 | 71 | 92 | 150 | 200 |
K 13 | 15000 | 18500 | 22500 | 32 | 55 | 87 | 94 | 158 | 225 |
K 16 | 13000 | 17000 | 19500 | 45 | 80 | 110 | 122 | 200 | 280 |
K 20 | 10500 | 14500 | 16500 | 72 | 122 | 172 | 130 | 230 | 340 |
K 25 | 9200 | 12200 | 14000 | 93 | 157 | 205 | 160 | 290 | 425 |
K 30 | 7800 | 9700 | 12500 | 151 | 247 | 321 | 215 | 375 | 570 |
K 36 | 7300 | 9000 | 10000 | 206 | 315 | 405 | 260 | 475 | 675 |

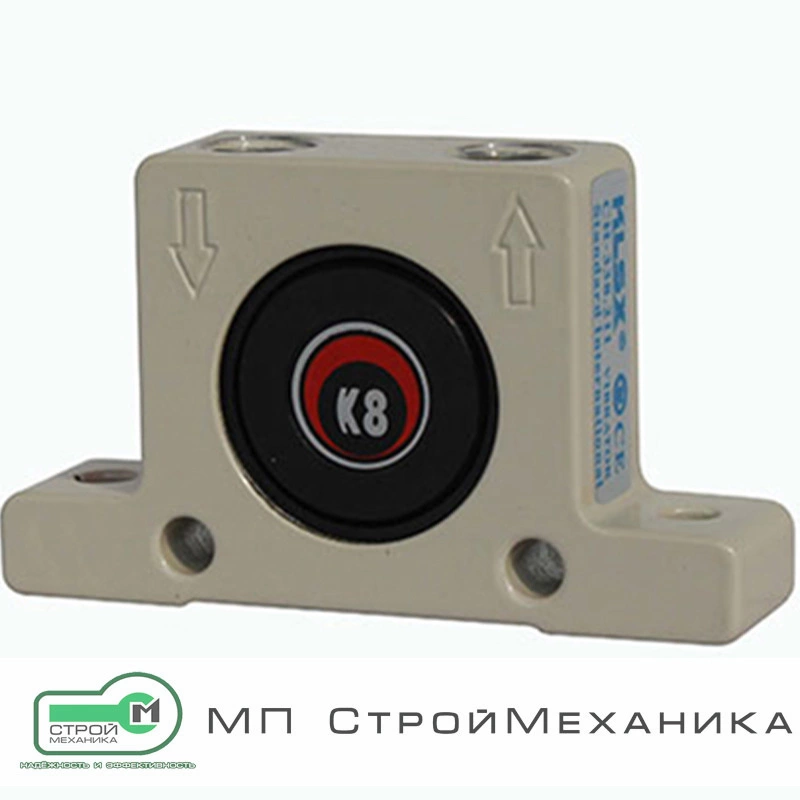

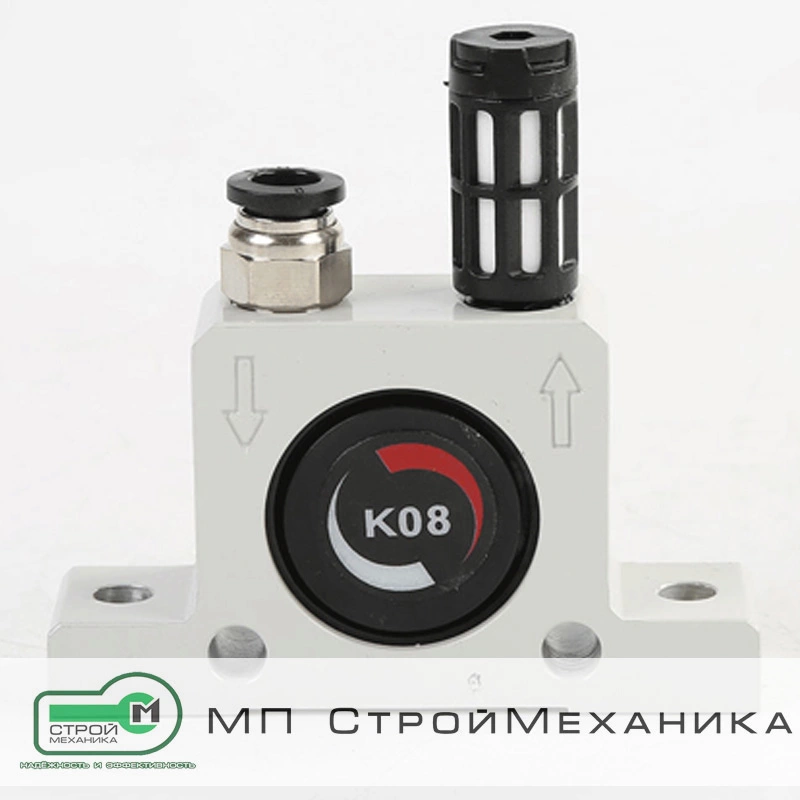

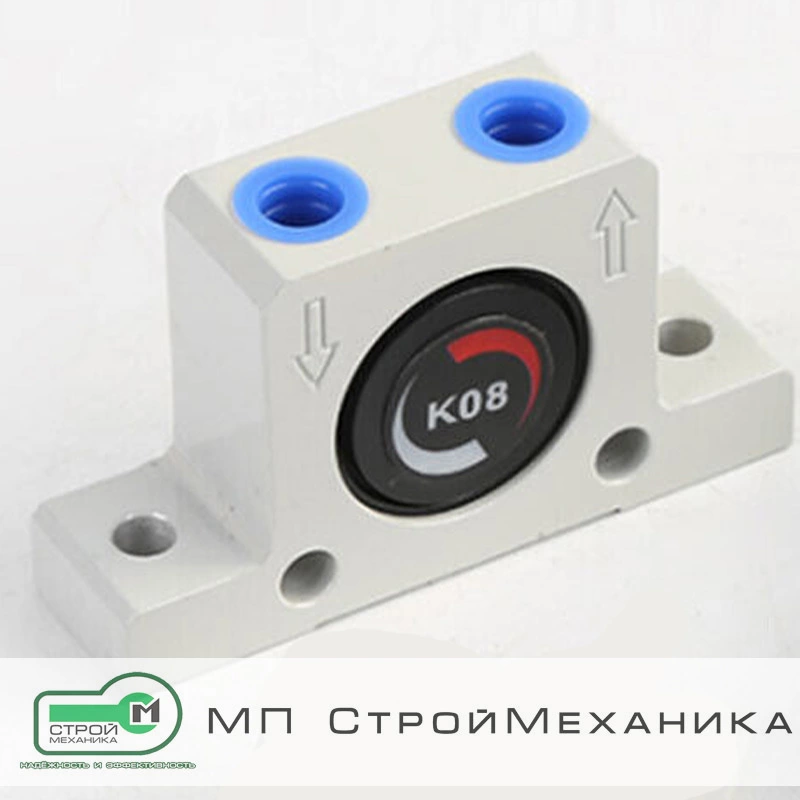

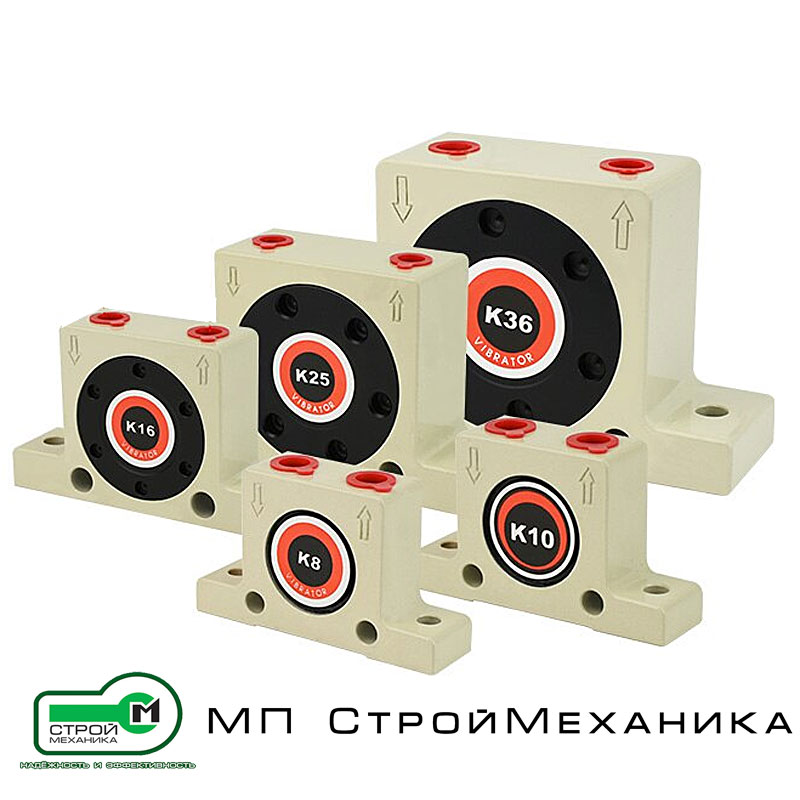

Шариковые пневмовибраторы серии K предназначены для создания механических колебаний для улучшения текучести сыпучих материалов и уплотнения материалов в формах. Изготовлены из экструдированного алюминия со стальными закаленными направляющими, по которым вращается стальной шарик.
Нейлоновые заглушки расположены с обеих сторон, чтобы удерживать шар и предотвращать попадание пыли и воды, что позволяет использовать устройство в пыльной или влажной среде. Впускные и выпускные отверстия имеют стандартную трубную резьбу, позволяющую отводить отработанный воздух по трубам, гарантируя отсутствие ограничений на выхлопной воздух. Предусмотрены 2- вертикальных и 2- горизонтальных монтажных отверстия, которые позволяют монтировать устройство в труднодоступных местах.
Пневматический шариковый вибратор серии K имеет небольшие габариты, частоту вибрации можно изменять, регулируя воздушный поток, что часто используется для следующих целей:
