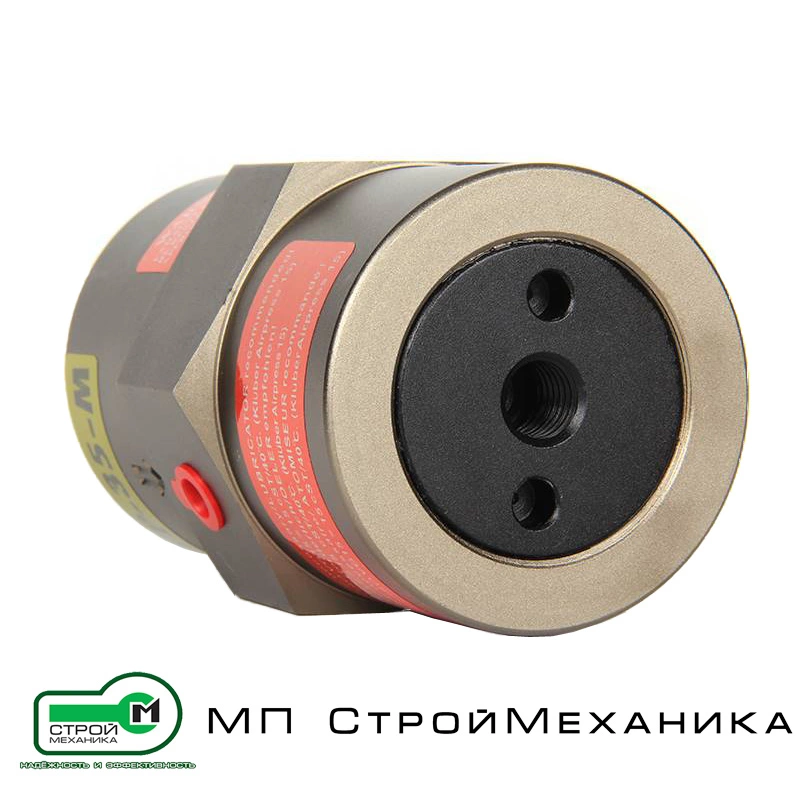

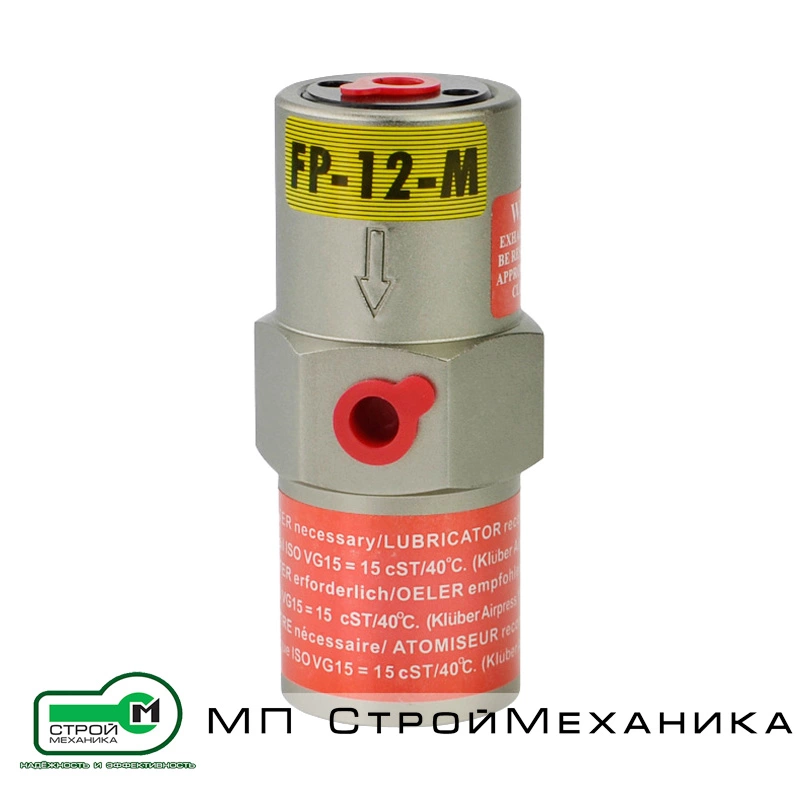

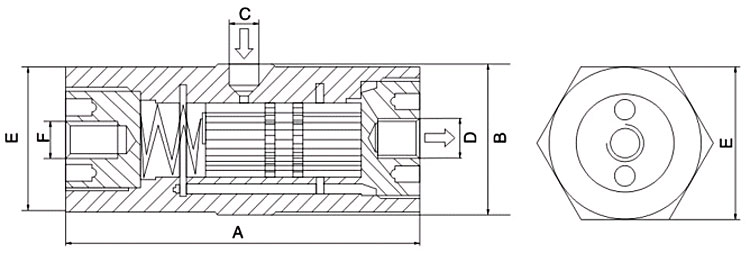

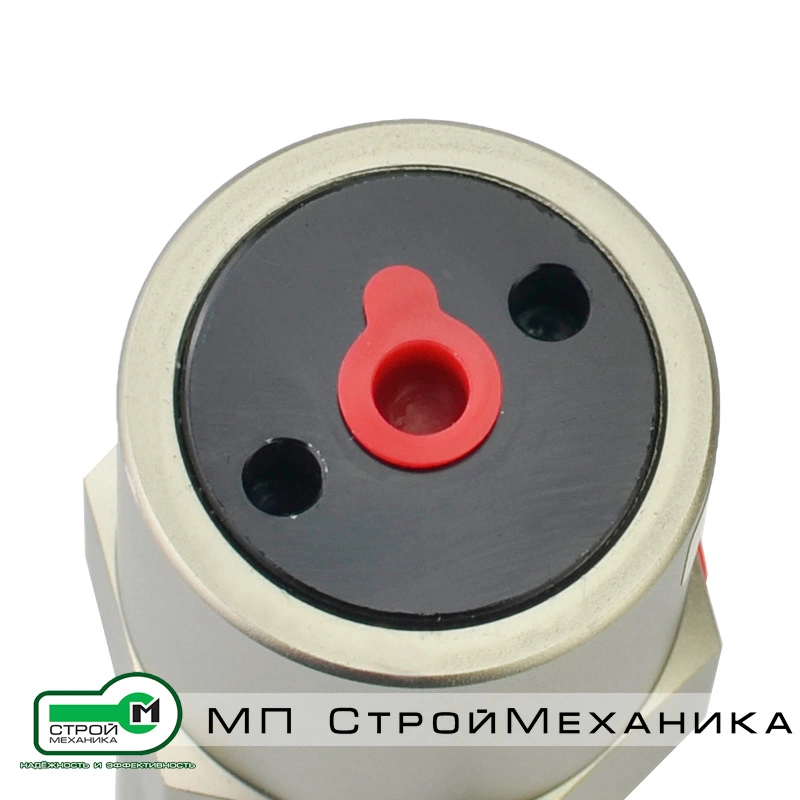

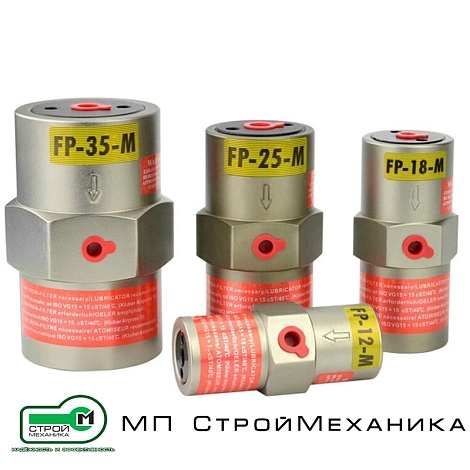

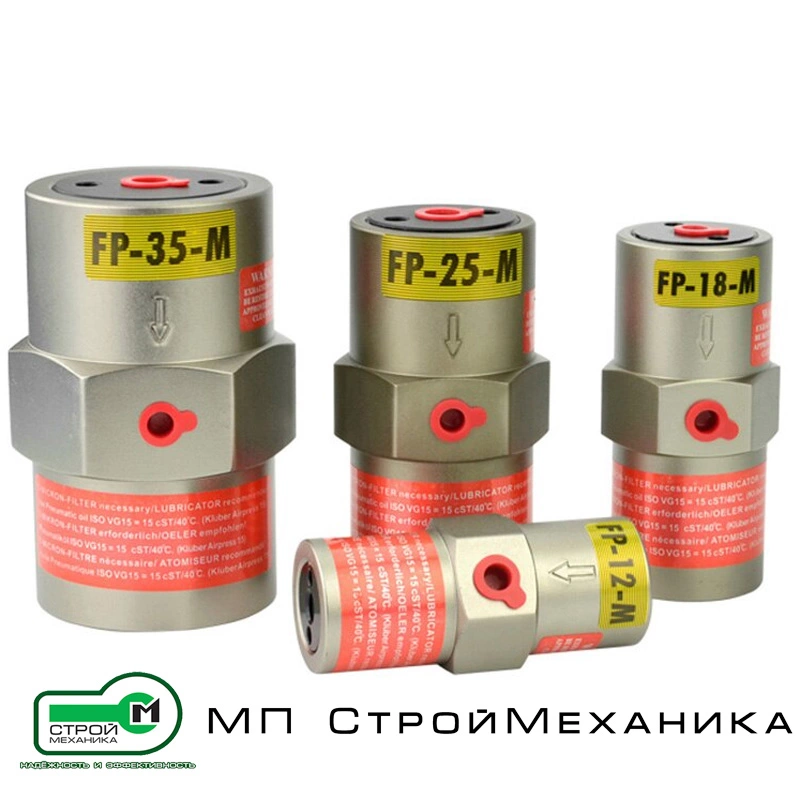

Поршневые пневмовибраторы FP-M
Модель | A, мм | B, мм | C | D | E, мм | F | Вес корпуса, кг | Вес поршня, кг | Вес общий, кг |
---|---|---|---|---|---|---|---|---|---|
FP-12-M | 81 | 34 | G1/8" | G1/8" | 31 | M8 | 0,145 | 0,035 | 0,18 |
FP-18-M | 94 | 42 | G1/8" | G1/8" | 40 | M10 | 0,265 | 0,085 | 0,35 |
FP-25-M | 116 | 50 | G1/8" | G1/4" | 48 | M12 | 0,44 | 0,225 | 0,67 |
FP-35-M | 116 | 65 | G1/8" | G1/4" | 58 | M12 | 0,62 | 0,45 | 1,07 |
Основные технические характеристики поршневых пневмовибраторов FP-M
Модель | Частота вибрации | Сила удара, Н | Расход воздуха, л/мин | Уровень шума, дБ | ||||||
---|---|---|---|---|---|---|---|---|---|---|
2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | ||
FP-12-M | 5100 | 6100 | 6750 | 35 | 59 | 75 | 0,6 | 5 | 18 | 57-62 |
FP-18-M | 4100 | 5100 | 5950 | 69 | 135 | 189 | 4,2 | 29 | 55 | 61-68 |
FP-25-M | 3100 | 3850 | 4250 | 145 | 365 | 505 | 24 | 55 | 88 | 73-76 |
FP-35-M | 3100 | 4100 | 4650 | 250 | 779 | 1050 | 25 | 85 | 145 | 74-79 |

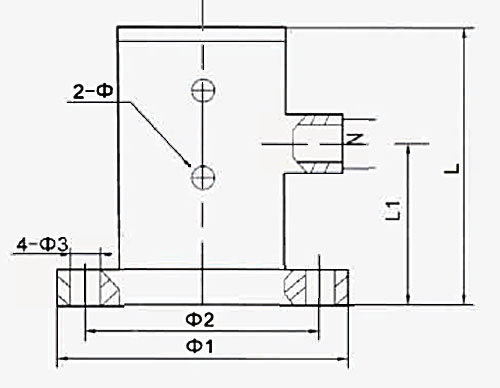

Поршневые пневмовибраторы FP
Модель | L | Ф1 | Ф2 | Ф3 | Входная резьба N |
---|---|---|---|---|---|
FP-32 | 100 | 70 | 58 | 8 | G1/8" |
FP-40 | 130 | 78 | 67 | 8 | G1/8" |
FP-50 | 130 | 88 | 77 | 8 | G1/8" |
FP-63 | 140 | 108 | 94 | 10 | G1/4" |
FP-80 | 140 | 130 | 115 | 10 | G1/4" |
FP-100 | 150 | 154 | 136 | 12 | G1/4" |
FP-125 | 150 | 185 | 166 | 14 | G1/4" |
FP-140 | 170 | 207 | 186 | 14 | G1/4" |
Основные технические характеристики пневмовибраторов поршневых FP
Модель | Вибрация | Частота, Гц | Расход воздуха, л/мин | Уровень шума, дБ | Рабочая температура | Вес, кг | ||
---|---|---|---|---|---|---|---|---|
3 бар | 4 бар | 6 бар | ||||||
FP-32 | 484 | 720 | 900 | 10-60 | 210 | 65 | -8…+70 | 1 |
FP-40 | 632 | 980 | 1150 | 10-50 | 250 | 65 | -8…+70 | 1,51 |
FP-50 | 712 | 1050 | 1300 | 10-40 | 270 | 65 | -8…+70 | 2 |
FP-63 | 923 | 1230 | 1900 | 10-30 | 310 | 75 | -8…+70 | 3,3 |
FP-80 | 1100 | 1923 | 2400 | 10-25 | 330 | 75 | -8…+70 | 5,75 |
FP-100 | 1382 | 2987 | 3880 | 10-22 | 350 | 75 | -8…+70 | 8 |
FP-125 | 2321 | 9834 | 10500 | 10-20 | 380 | 75 | -8…+70 | 12 |
FP-140 | 2578 | 11380 | 13800 | 10-18 | 420 | 75 | -8…+70 | 14 |
Пневматические поршневые вибраторы серии FP-M производят линейную вибрацию с плавно регулируемой амплитудой и частотой. Частота регулируется давлением воздуха. В корпусе вибратора используется пружина для облегчения запуска. Минимальное рабочее давление 2 бара (29 фунтов на кв. Дюйм).
Алюминиевый корпус имеет твердое покрытие и устойчив к коррозии. Отношение мощности к весу устройства делает его особенно эффективным для использования с подающими механизмами. Взрывобезопасные, легкие, компактные, бесшумные и эффективные, эти устройства идеально подходят для большинства применений. Проста в установке и рассчитана на непрерывную работу в самых тяжелых условиях.
Требования к обслуживанию минимальны:
Вибраторы серии FP-M имеют долгий срок службы и не допускают чрезмерного износа поршней или цилиндров. Фильтр воздушной линии необходимо регулярно проверять и очищать. Грязь или загрязненное масло замедлит или остановит вибратор.
