Модель | Напряжение питания, В | Сила тока, А max, | Мощность, кВт | Вынуждающая сила, кН | Масса, кг | Типоразмер |
---|---|---|---|---|---|---|
MV40/15 | 220/380 | 0,26 | 0,04 | 0,3 | 4,6 | 10 |
MV90/15 | 220/380 | 0,31 | 0,12 | 0,9 | 6,8 | 20 |
MV200/15 | 220/380 | 0,49 | 0,16 | 2 | 12,8 | 30 |
MV250/15 | 220/380 | 0,54 | 0,18 | 2,5 | 12,9 | 30 |
MV300/15 | 220/380 | 0,62 | 0,20 | 3 | 13,8 | 30 |
MV400/15 | 220/380 | 0,84 | 0,30 | 4 | 19,6 | 40 |
MV500/15 | 220/380 | 1,06 | 0,35 | 5 | 21,0 | 40 |
MV700/15 | 220/380 | 1,32 | 0,62 | 7 | 28,2 | 50 |
MV800/15 | 220/380 | 1,36 | 0,65 | 8 | 29,1 | 50 |
MV1100/15 | 220/380 | 1,4 | 0,65 | 11 | 36,5 | 50 |
MV1400/15 | 220/380 | 1,78 | 0,90 | 14 | 60,5 | 60 |
MV1700/15 | 220/380 | 2,09 | 1,15 | 17 | 62,5 | 60 |
MV2400/15 | 220/380 | 3,2 | 1,6 | 24 | 68,0 | 60 |
MV2500/15 | 220/380 | 3,4 | 1,8 | 25 | 97,5 | 70 |
MV3000/15 | 220/380 | 3,68 | 1,9 | 30 | 110,0 | 70 |
MV3800/15 | 220/380 | 4,15 | 2,2 | 38 | 130,0 | 75 |
MV4300/15 | 220/380 | 4,5 | 2,5 | 43 | 145,0 | 75 |
MV5500/15 | 220/380 | 6,5 | 3,6 | 55 | 193 | 80 |
MV7200/15 | 380/660 | 8,5 | 5 | 72 | 253 | 85 |
MV9000/15 | 380/660 | 13,4 | 7,5 | 90 | 269 | 85 |
MV10000/15 | 380/660 | 14,4 | 7,8 | 100 | 329 | 90 |
MV11500/15 | 380/660 | 15,5 | 9 | 116 | 445 | 100 |
MV14500/15 | 380/660 | 18,5 | 11,5 | 141 | 460 | 100 |

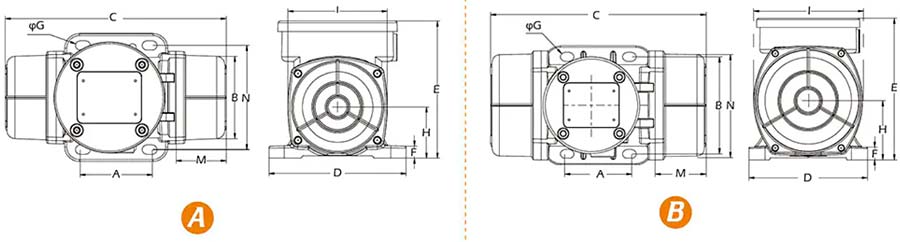

Модель | A, мм | B, мм | ØG, мм | C, мм | D, мм | E, мм | F, мм | H, мм | I, мм | L, мм | M, мм | N, мм | Кабельный ввод | Рис |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MV40/15 | 62-74 | 106 | 9 | 225 | 130 | 131 | 11 | 48 | 94 | 121 | 52 | 86 | M16×1,5 | A |
MV90/15 | 62-74 | 106 | 9 | 233 | 130 | 155 | 13 | 64 | 118 | 123 | 55 | 111 | M20×1,5 | B |
MV200/15 | 90 | 125 | 13 | 307 | 155 | 175 | 14 | 78 | 142 | 163 | 72 | 134 | M20×1,5 | C |
MV250/15 | 90 | 125 | 13 | 307 | 155 | 175 | 14 | 78 | 142 | 163 | 72 | 134 | M20×1,5 | C |
MV300/15 | 90 | 125 | 13 | 307 | 155 | 175 | 14 | 78 | 142 | 163 | 72 | 134 | M20×1,5 | C |
MV400/15 | 105 | 140 | 13 | 338 | 170 | 197 | 21 | 92 | 168 | 178 | 80 | 159 | M20×1,5 | D |
MV500/15 | 105 | 140 | 13 | 338 | 170 | 197 | 21 | 92 | 168 | 178 | 80 | 159 | M20×1,5 | D |
MV700/15 | 120 | 170 | 17 | 395 | 208 | 210 | 24 | 94 | 180 | 205 | 95 | 170 | M20×1,5 | D |
MV800/15 | 120 | 170 | 17 | 395 | 208 | 210 | 24 | 94 | 180 | 205 | 95 | 170 | M20×1,5 | D |
MV1100/15 | 120 | 170 | 17 | 457 | 208 | 210 | 24 | 94 | 180 | 205 | 126 | 170 | M20×1,5 | D |
MV1400/15 | 140 | 190 | 17 | 444 | 230 | 262 | 30 | 120 | 247 | 224 | 110 | 222 | M27×1,5 | D |
MV1700/15 | 140 | 190 | 17 | 464 | 230 | 262 | 30 | 120 | 247 | 224 | 120 | 222 | M27×1,5 | D |
MV2400/15 | 140 | 190 | 17 | 514 | 230 | 262 | 30 | 120 | 247 | 224 | 145 | 222 | M27×1,5 | D |
MV2500/15 | 155 | 225 | 22 | 558 | 308 | 318 | 38 | 141 | 280 | 278 | 140 | 264 | M27×1,5 | D |
MV3000/15 | 155 | 225 | 22 | 558 | 308 | 318 | 38 | 141 | 280 | 278 | 140 | 264 | M27×1,5 | D |
MV3800/15 | 155 | 255 | 23,5 | 588,5 | 310 | 319 | 38 | 150,5 | 281 | 278,5 | 155 | 264 | M27×1,5 | D |
MV4300/15 | 155 | 255 | 23,5 | 602,5 | 310 | 319 | 38 | 150,5 | 281 | 278,5 | 162 | 264 | M32×1,5 | D |
MV5500/15 | 180 | 280 | 26 | 621 | 336 | 353 | 35 | 170 | 330 | 321 | 150 | 311 | M32×1,5 | D |
MV7200/15 | 200 | 320 | 28 | 639 | 388 | 402 | 42 | 203 | 400 | 369 | 135 | 378 | M32×1,5 | D |
MV9000/15 | 200 | 320 | 28 | 639 | 388 | 402 | 42 | 203 | 400 | 369 | 135 | 378 | M32×1,5 | D |
MV10000/15 | 125 | 380 | 39 | 747 | 446 | 415 | 42 | 206 | 400 | 405 | 171 | 380 | M32×1,5 | E |
MV11500/15 | 140 | 440 | 45 | 906 | 530 | 484 | 37 | 232 | 446 | 486 | 210 | 424 | M32×1,5 | E |
MV14500/15 | 140 | 440 | 45 | 906 | 530 | 484 | 37 | 232 | 446 | 486 | 210 | 424 | M32×1,5 | E |
