VSP G 1/2" DN15 | VSP G 3/4" DN20 | VSP G 1" DN25 | VSP G 1 1/4" DN32 | VSP G 1 1/2" DN40 | VSP G 2" DN50 | |
Номинальный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 |
Размер резьбы | G 1/2" | G 3/4" | G 1" | G 1 1/4" | G 1 1/2" | G 2" |

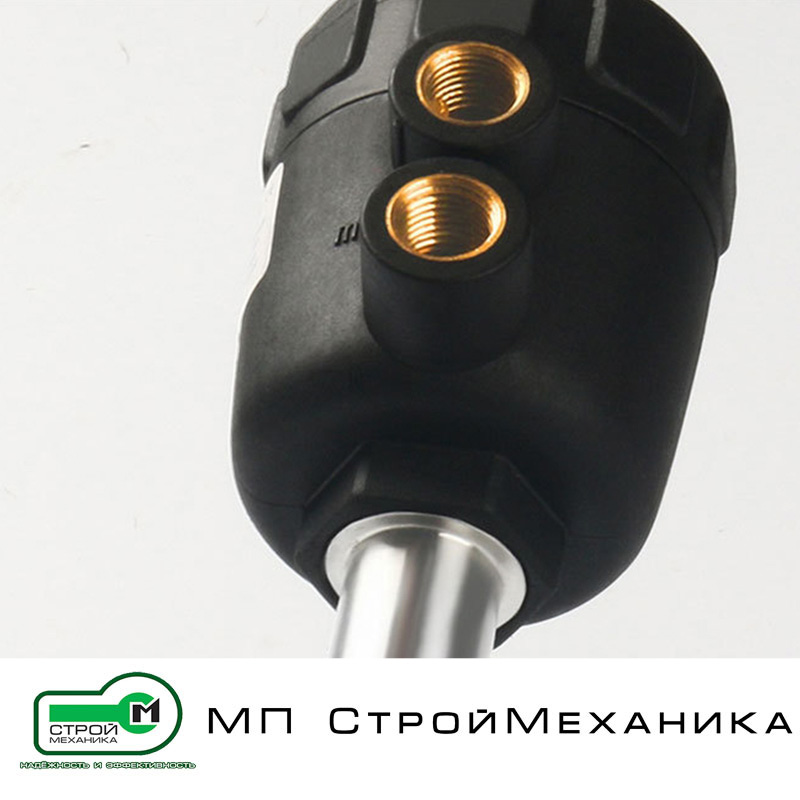

Диаметр пневмопривода, мм | 50 | 50 | 63 | 63 | 63 | 80 |
Присоединение воздуховодов | G 1/8" | G 1/8" | G 1/8" | G 1/8" | G 1/8" | G 1/4" |
Диаметр проходного сечения, мм | 13 | 18 | 24 | 31 | 35 | 45 |
Расход, куб.м/ч | 4,2 | 9 | 18,5 | 36,5 | 42 | 54,6 |
Мин. давление рабочей среды, бар | 0 | 0 | 0 | 0 | 0 | 0 |
Макс. давление рабочей среды (вход под диском), бар | 16 | 10 | 12 | 8 | 6 | 2,5 |
Макс. давление рабочей среды (вход над диском), бар | 16 | 16 | 16 | 16 | 14 | 16 |
Допустимая температура окр. среды | -10…+60°С |
Исходное положение | нормально закрытый |
Тип рабочей среды | воздух, вода, пар и др. жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана |
Допустимая температура рабочей среды | -10…+180°С |
Максимальная вязкость рабочей среды, мм²/с | 600 |
Тип управляющей среды | Воздух, нейтральные газы |
Допустимая температура управляющей среды | -20…+80°С |
Материал корпуса | нержавеющая сталь |
Материал привода | нержавеющая сталь |
Материал уплотнения | PTFE |

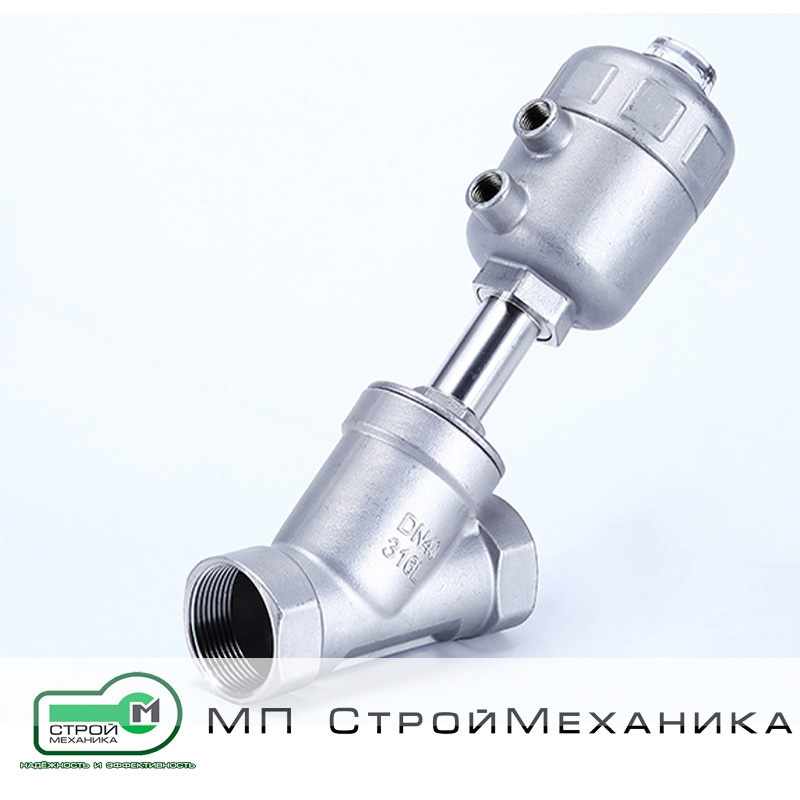

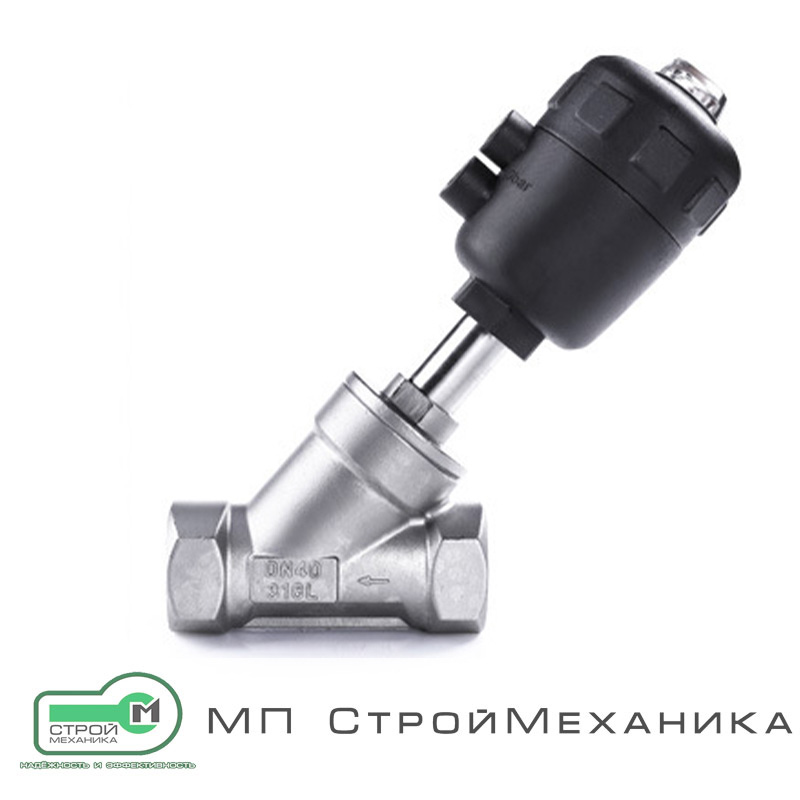

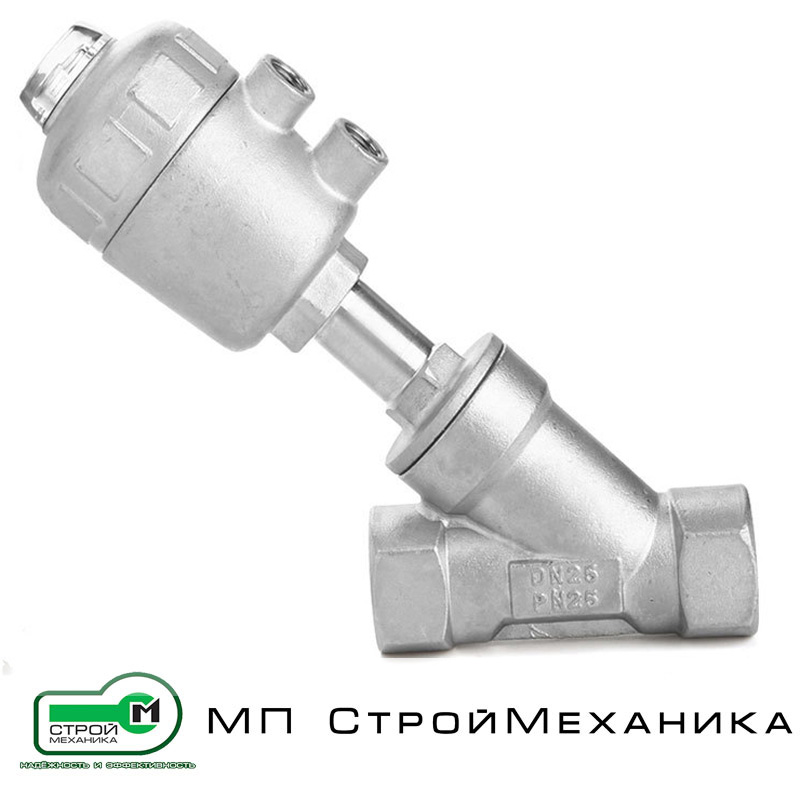

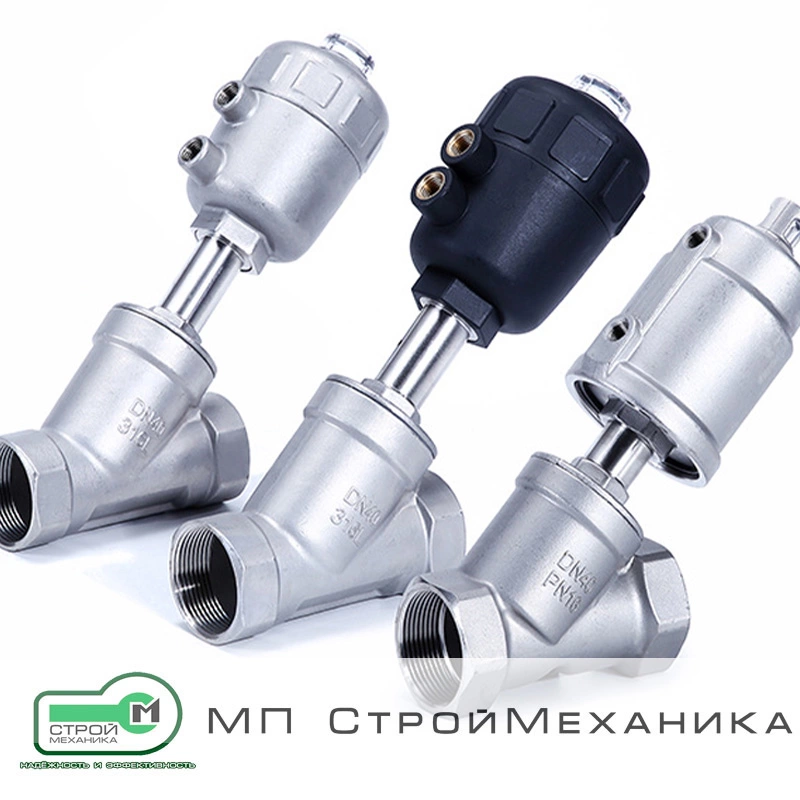

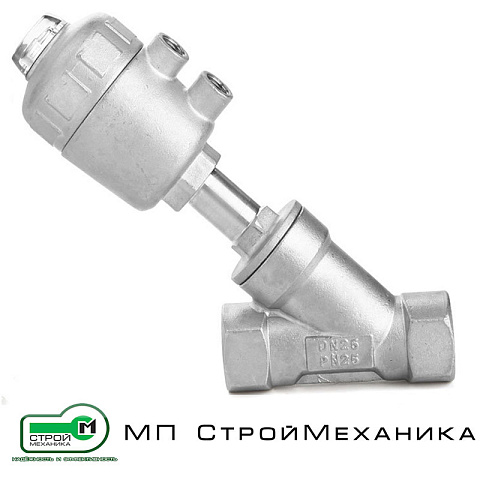

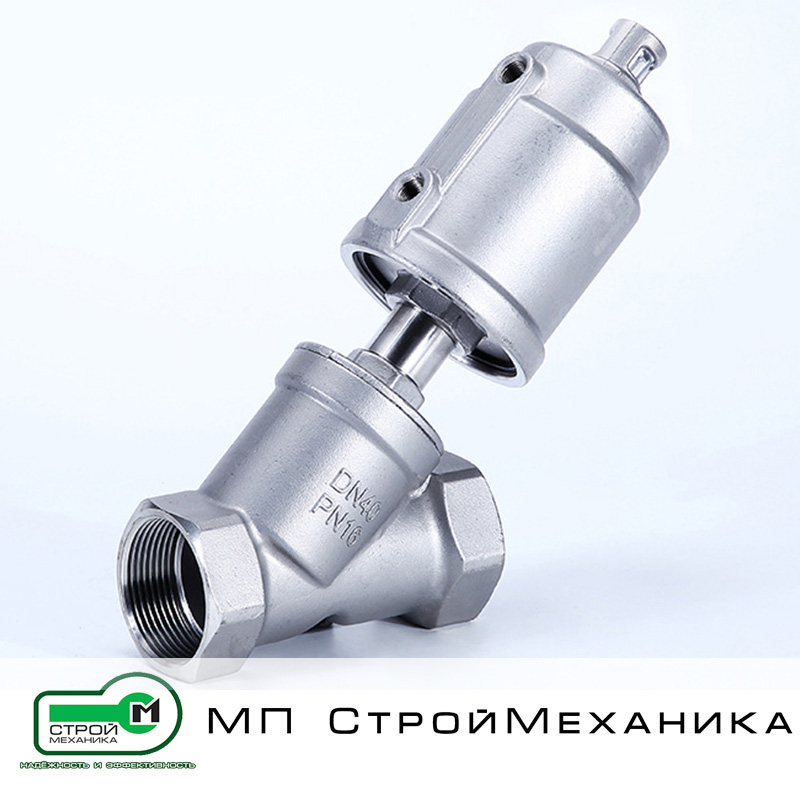

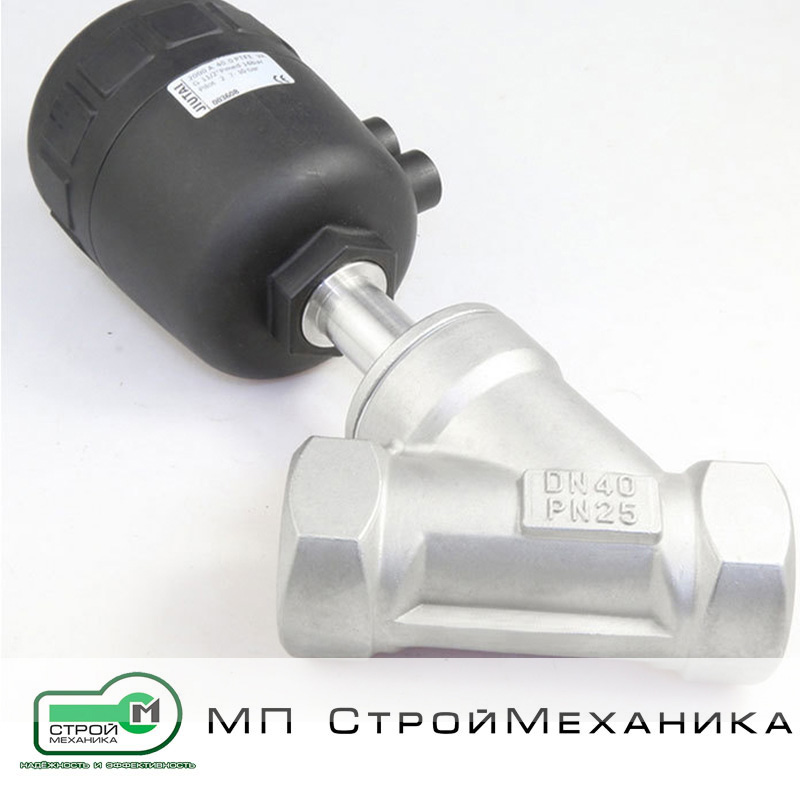

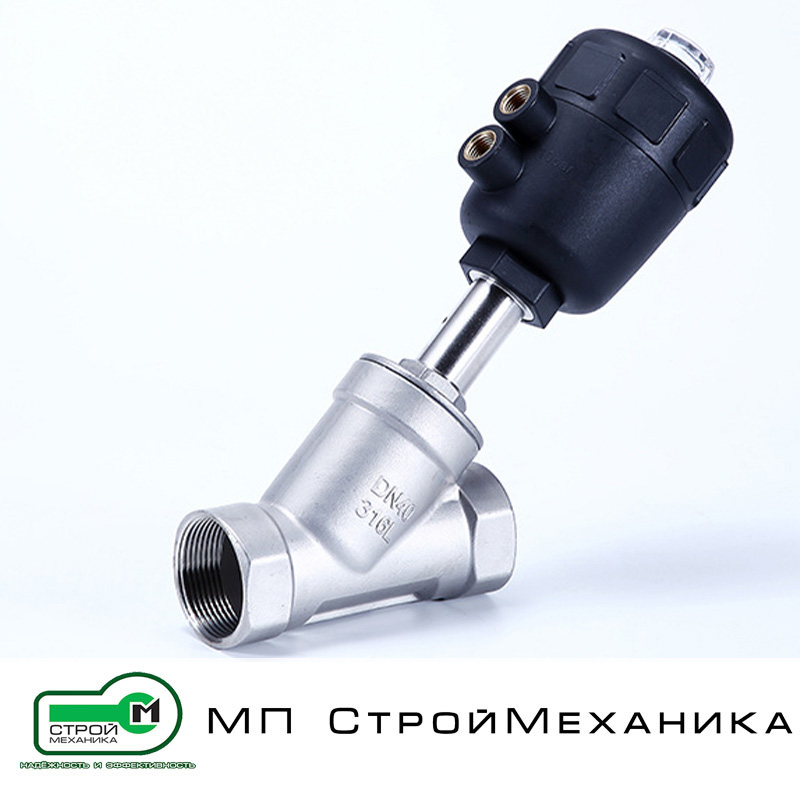

Клапаны отсечные серии VSP являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу. Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.
Материалы клапана (корпус – нержавеющая сталь, уплотнения – PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются большей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом серии VSP используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.
Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до 180°С и давлением до 16 бар.
Особенности углового клапана с пневмоприводом и резьбовым соединением:
